鹽霧腐蝕原理

金屬材料大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見(jiàn)和最有破壞性的大氣腐蝕。

鹽霧對(duì)金屬材料的腐蝕，主要是導(dǎo)電的鹽溶液滲入金屬內(nèi)部發(fā)生電化學(xué)反應(yīng)，形成“低電位金屬—電解質(zhì)溶液一高電位雜質(zhì)”微電池系統(tǒng)，發(fā)生電子轉(zhuǎn)移，作為陽(yáng)極的金屬出現(xiàn)溶解，形成新的化合物即腐蝕物。鹽霧腐蝕破壞過(guò)程中起主要作用的是氯離子，它具有很強(qiáng)的穿透本領(lǐng)，容易穿透金屬氧化層進(jìn)入金屬內(nèi)部，破壞金屬的鈍態(tài)；同時(shí)，氯離子具有很小的水合能，容易被吸附在金屬表面，取代保護(hù)金屬的氧化層中的氧，使金屬受到破壞。

鹽霧腐蝕測(cè)試方法及分類(lèi)

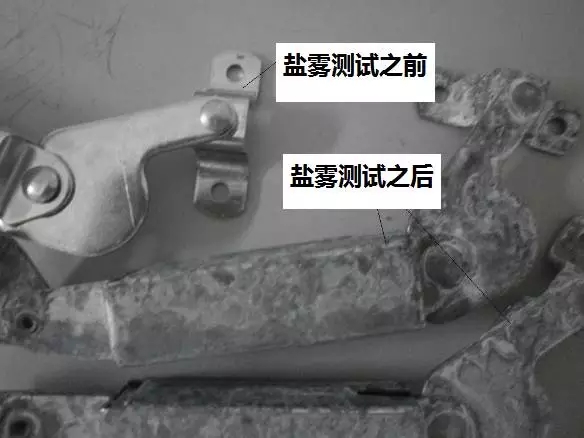

鹽霧測(cè)試前后對(duì)比（圖片來(lái)自于網(wǎng)絡(luò)）

鹽霧測(cè)試就是一種人造氣氛的加速抗腐蝕評(píng)估方法。它是將一定濃度的鹽水霧化；然后噴在一個(gè)密閉的恒溫箱內(nèi)，通過(guò)觀(guān)察被測(cè)樣品在箱內(nèi)放置一段時(shí)間后的變化來(lái)反映被測(cè)樣品的抗腐蝕性，它是一種加速測(cè)試方法，其鹽霧環(huán)境的氯化物的鹽濃度，可是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大幅提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大幅縮短。

在天然環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，腐蝕時(shí)間可能需要一年甚至數(shù)年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要數(shù)天甚至是數(shù)小時(shí)，即可得到相似的結(jié)果。

鹽霧試驗(yàn)主要分為4種：

中性鹽霧試驗(yàn)（NSS）;

乙酸鹽霧試驗(yàn)（AASS）；

銅加速乙酸鹽霧試驗(yàn)（CASS）;

交變鹽霧試驗(yàn)。

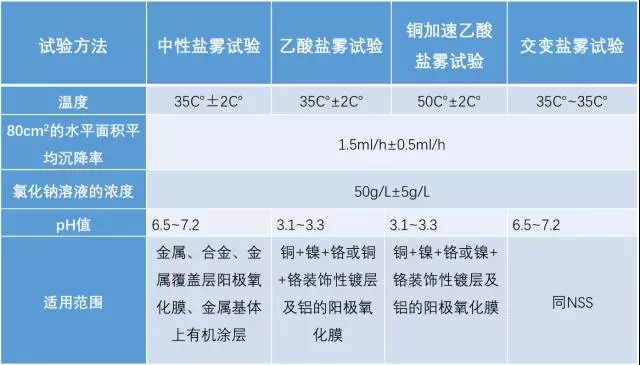

GB/T 10125中4種鹽霧測(cè)試方法的對(duì)比

鹽霧腐蝕試驗(yàn)設(shè)備

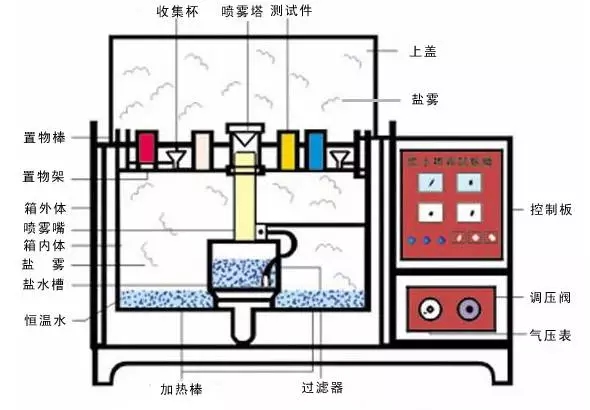

鹽霧腐蝕試驗(yàn)箱結(jié)構(gòu)圖

鹽霧腐蝕設(shè)備（圖片來(lái)源：上海博工試驗(yàn)設(shè)備制造廠(chǎng)）

鹽霧試驗(yàn)結(jié)果評(píng)定

鹽霧試驗(yàn)的結(jié)果評(píng)定方法包括：評(píng)級(jí)法；腐蝕物出現(xiàn)評(píng)定法；稱(chēng)重法。

評(píng)級(jí)法

是把腐蝕而積與總而積之比的百分?jǐn)?shù)按一定的方法劃分成幾個(gè)級(jí)別，以某·個(gè)級(jí)別作為合格判定依據(jù)，它適合平板樣品進(jìn)行評(píng)價(jià)。如GB/T6461-2002，ISO 10289-2001，ASTM B 537-70(2013)，ASTM D 1654-2005均采用該方法對(duì)鹽霧測(cè)試結(jié)果進(jìn)行評(píng)估。

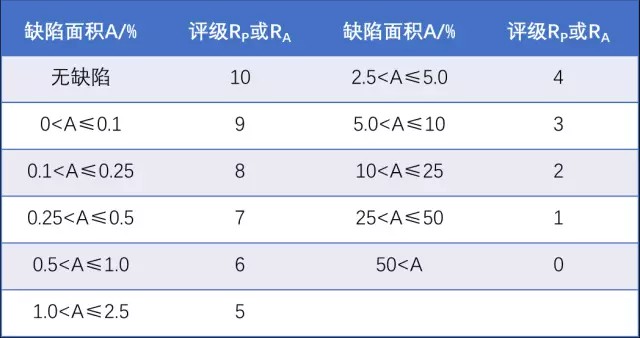

保護(hù)評(píng)級(jí)和外觀(guān)評(píng)級(jí)

R_P和R_A值的計(jì)算方式：

R_P—保護(hù)評(píng)級(jí)值；

R_A—外觀(guān)評(píng)級(jí)值；

A—計(jì)算RP時(shí)，為基體金屬腐蝕部分占總面積的百分比；計(jì)算RA時(shí)，為保護(hù)層腐蝕部分占總面積的百分比。

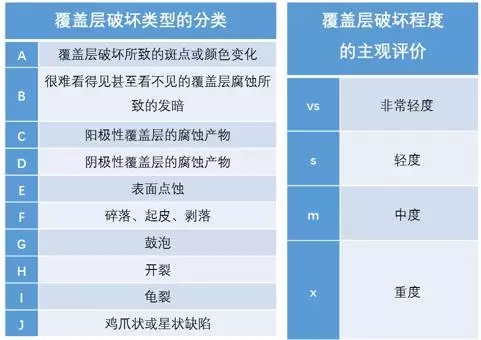

覆蓋層分類(lèi)及主觀(guān)評(píng)價(jià)

保護(hù)評(píng)級(jí)的表示方法為：R_A/—

如：輕微生銹超過(guò)表面1%，小于表面2.5%時(shí)，表示為：5/—

外觀(guān)評(píng)級(jí)的表示方法為：—/R_A值+主觀(guān)評(píng)價(jià)+覆蓋層破壞等級(jí)

如：中度起斑點(diǎn)，面積超過(guò)20%，表示為： —/2mA

性能評(píng)級(jí)的表示方法為：R_A值+主觀(guān)評(píng)價(jià)+覆蓋層破壞等級(jí)

如：試樣未出現(xiàn)基體金屬腐蝕，但出現(xiàn)小于總面積的1%的陽(yáng)極性覆蓋層的輕度腐蝕，表示為10/6sC

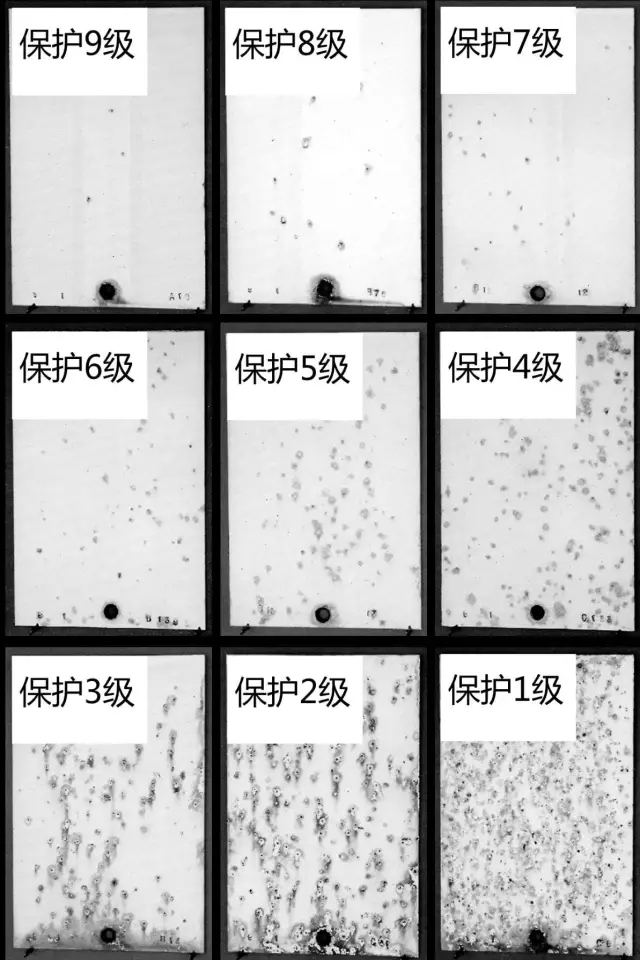

對(duì)基體金屬呈陰極性的覆蓋層照片（圖片來(lái)源：ISO 10289-1999）

腐蝕物出現(xiàn)評(píng)定方法

是一種定性的判定方法，它以鹽霧腐蝕試驗(yàn)后，產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來(lái)劉一樣品進(jìn)行判定。如JB4159-1999，GJB4.11-1983，GB/T4288-2003采用該方法對(duì)鹽霧測(cè)試結(jié)果進(jìn)行評(píng)估。

常見(jiàn)電鍍件鹽霧試驗(yàn)后的腐蝕特征表

表格來(lái)自網(wǎng)絡(luò)

稱(chēng)重法

是通過(guò)對(duì)腐蝕試驗(yàn)前后樣品的重量進(jìn)行稱(chēng)重的方法，計(jì)算出受腐蝕損失的重量來(lái)對(duì)樣品耐腐蝕質(zhì)量進(jìn)行評(píng)判，它特別適用于對(duì)某種金屬耐腐蝕質(zhì)量進(jìn)行考核。

腐蝕速率計(jì)算方法：

V_失— 金屬腐蝕速率，g/m²·h；

m₀ — 試件腐蝕前的質(zhì)量，g；

m₁ — 試件腐蝕前的質(zhì)量，g；

S — 試件的面積，m²；

t — 試件的腐蝕時(shí)間，h。

鹽霧試驗(yàn)的影響因素

試驗(yàn)溫濕度

金屬腐蝕的臨界相對(duì)濕度大約為70%。當(dāng)相對(duì)濕度達(dá)到或超過(guò)這個(gè)臨界濕度時(shí)，鹽將潮解而形成導(dǎo)電性能良好的電解液。當(dāng)相對(duì)濕度降低，鹽溶液濃度將增加直至析出結(jié)晶鹽，腐蝕速度相應(yīng)降低。溫度升高，分子運(yùn)動(dòng)加劇，高鹽霧腐蝕速度越快。國(guó)際電工委員會(huì)指出：溫度每升高10℃，腐蝕速度提高2～3倍，電解質(zhì)的導(dǎo)電率增加10～20%。對(duì)于中性鹽霧試驗(yàn)，一般認(rèn)為試驗(yàn)溫度選在35℃較為恰當(dāng)。

溶液的濃度

濃度在5%以下時(shí)，鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加；當(dāng)濃度大于5%時(shí)，這些金屬的腐蝕速度卻隨著濃度的增加而下降。這是因?yàn)�，在低濃度范圍�?nèi)，氧含量隨鹽濃度的增加而增加；當(dāng)鹽濃度增加到5%時(shí)，氧含量達(dá)到相對(duì)的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應(yīng)下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。對(duì)于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

樣品的放置角度

鹽霧的沉降方向是接近垂直方向的，樣品水平放置時(shí)，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕最嚴(yán)重。研究結(jié)果表明：鋼板與水平線(xiàn)成45度角時(shí)，每平方米的腐蝕失重量為250 g，鋼板平面與垂直線(xiàn)平行時(shí)，腐蝕失重量為每平方米140 g。GB/T 2423.17-93標(biāo)準(zhǔn)規(guī)定：平板狀樣品的放置方法，應(yīng)該使受試面與垂直方向成30度角。

pH值

pH值越低，溶液中氫離子濃度越高，酸性越強(qiáng)腐蝕性也越強(qiáng)。中性鹽霧試驗(yàn)(NSS)  pH值為6.5~7.2。由于受到環(huán)境因素的影響，鹽溶液的pH值會(huì)發(fā)生變化。為此國(guó)內(nèi)外的鹽霧試驗(yàn)標(biāo)準(zhǔn)對(duì)鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗(yàn)過(guò)程中鹽溶液pH值的辦法，以提高鹽霧試驗(yàn)結(jié)果的重現(xiàn)性。

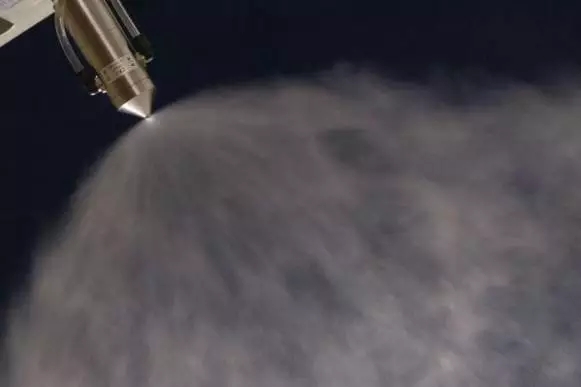

鹽霧沉降量和噴霧方式

鹽霧顆粒越細(xì)，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強(qiáng)。傳統(tǒng)的噴霧方法包括氣壓噴射法和噴塔法，最明顯的缺點(diǎn)是鹽霧沉降量均勻性較差，鹽霧顆粒直徑較大。不同的噴霧方法對(duì)鹽溶液的pH值也會(huì)產(chǎn)生影響。

鹽霧試驗(yàn)相關(guān)的標(biāo)準(zhǔn)

標(biāo)準(zhǔn)號(hào)	標(biāo)準(zhǔn)名稱(chēng)
GB/T 10125-2012	人造氣氛腐蝕試驗(yàn)  鹽霧試驗(yàn)
GB/T 12967.3-2008	鋁及鋁合金陽(yáng)極氧化膜檢測(cè)方法第3部分：銅加速乙酸鹽霧試驗(yàn)（CASS試驗(yàn)）
GB/  T6461-2002	金屬基體上金屬和其它無(wú)機(jī)覆蓋層經(jīng)腐蝕試驗(yàn)后的試樣和試件的評(píng)級(jí)
GB/T  2423.17-2008	電工電子產(chǎn)品環(huán)境試驗(yàn) 第2部分：試驗(yàn)方法  試驗(yàn)Ka：鹽霧
GB/T  2423.18-2012	環(huán)境試驗(yàn)  第2部分：試驗(yàn)方法 試驗(yàn)Kb：鹽霧，交變(氯化鈉溶液)
JB 4159-1999	熱帶電工產(chǎn)品通用技術(shù)要求
GJB 4.11-1983	船舶電子設(shè)備環(huán)境試驗(yàn)鹽霧試驗(yàn)
ASTM B 117-2007	Standard Practice for Operating Salt Spray  (Fog) Apparatus
ASTM B  368-2003	Standard Test  Method for  Copper-Accelerated Acetic Acid-Salt  Spray (Fog) Testing
ASTM B 537-70  (2013)	Standard Practice for Ratingof Electroplated  Panels Subjected to Atmospheric Exposure
ASTM D  1654-2005	Standard Test  Method for Evaluation of Painted or Coated Speciments Subjected to Corrosive  Environment
ASTM G 85  -2011	Standard Practice for Modified Salt Spray  (Fog) Testing
